Collega Pilots,

Ik ben besmet geraakt met het virus “Cockpit bouwen” en dat komt door de erg mooie site van René. Deze heeft mij zeer veel tijd bespaard omdat hij duidelijk en prachtig is opgezet. Meer veren heb ik niet.

René heeft mij gevraagd of ik een paar foto’s wil aanbieden van de vorderingen van mijn cockpit. Dat vind ik een leuk idee, bij deze dus.

Ik hoop dat jullie er plezier aan zullen hebben.

x
x

B737WFJ Oldie

Time Flies

1

2

3

4
5

6

7

8
9

10

LAST UPDATE

x
x

WFJ 0000 – Aanvang Bouw

x

BOUW  INDEX
x

WFJ 0000 – Aanvang Bouw

WFJ 0001 – Cessna Cockpit

WFJ 0101 – Shell Build-Up

WFJ 0102 – Captain Seat

WFJ 0103 – Jump Seat

WFJ 0104 – Captain Side Wall

WFJ 0201 – Overhead Build-Up

WFJ 0202 – Start Switch

WFJ 0301 – MIP Opbouw

WFJ 0302 – MIP Paint

WFJ 0303 – Gear Handle

WFJ 0304 – Stukje Electronica

WFJ 0305 – Lower Eicas FMC

WFJ 0306 – Steering Tiller

WFJ 0401 – TQ Aankoop

WFJ 0402 – TQ Backlight

WFJ 0602 – Yoke aanpassing

WFJ 0901 – Radio Interview

WFJ 0902 – Weekblad Aktief

WFJ 0903 – SimFlight Nieuws

WFJ 0904 – Cockpit Compleet

VRAAG AAN DE BOUWER

x

FSClub Friesland

x

Uw naam (verplicht)

Uw e-mail (verplicht)

Onderwerp

Uw bericht

BOUW – COMPLETE

x

Boeing 737-800NG

B737WFJ Aircraft

x


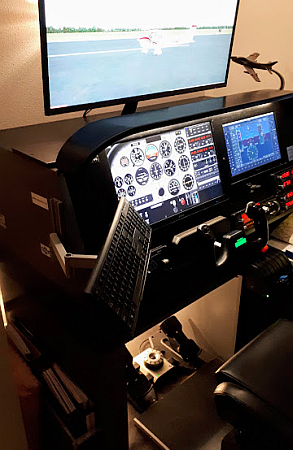

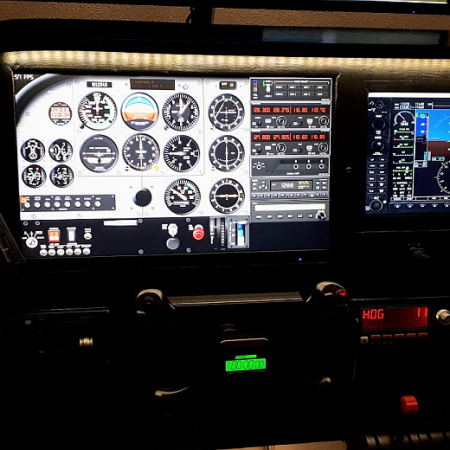

LAST UPDATE  COCKPIT  – Fred Smid

x

B737WFR LASTUPDATE

X

x

x

x


BOUW  BESCHRIJVING

WFJ 0000

Aanvang Bouw

x

X

Zo begon ik aan het vliegen met de simulator. Ik had veel plezier van de 3 schermen aan 1 PC. De TQ , Rudder en Yoke maakten het vliegen tot een ware lust.

Het contact met René was de aanleiding dat ik een B737 ging bouwen.

WFJ 0000 – INDEX

WFJ 0000 – AANVANG BOUW
WFJ 0100 – SHELL
WFJ 0200 – OVERHEAD
WFJ 0300 – MIP
WFJ 0400 – TQ
WFJ 0500 – PEDESTAL
WFJ 0600 – YOKE & RUDDER
WFJ 0700 – X
WFJ 0800 – BLUE PRINT
WFJ 0900 – SUMMARY

WFJ 0001

Cessna Cockpit

x

Dit was mijn eerste Cessna cockpit uit 1992

B737WFJ WFJ0001a
B737WFJ
B737WFJ
B737WFJ

x

WFJ 0101

x

Shell Build-Up

B737WFJ ShellLOGO
B737WFJ

x

AUG 2012 – De afgelopen tijd heb ik mijn cockpit opstelling gewijzigd. Dit ivm eventuele bezoekers die nu gemakkelijk mee kunnen kijken bij het vliegen. Daarnaast heb ik de laatste foutjes uit de software gehaald. Alles lijkt nu goed te werken. Nu nog even de puntjes op de i.

x
Bouw detail

x

WFJ 0102

x

Captain Seat

B737WFJ

xx

B737WFJ
B737WFJ0102g Capt. seat

Ik zocht een oplossing voor het heen en weer verschuiven van mijn Capt. Seat. Ik kwam op het idee een rail in de vloer te monteren waar op mijn Seat dmv wieltjes heen en weer kon bewegen. Dit is goed gelukt en in de voorste stand kan ik de Seat “locken”.

B737WFJ0102b Capt. Seat
B737WFJ Capt. Seat
B737WFJ0102c Capt. Seat
B737WFJ0102f Capt. Seat

x

WFJ 0103

x

Jump Seat

B737WFJ

x

B737WFJ

x

x

Hallo mannen,
ik verveelde mij afgelopen week en ….. toen heb ik deze “Jump Seat” gemaakt.

B737WFJ
B737WFJ
B737WFJ

x

x

The man with the Golden Hands

x

WFJ 0104

x

Captain Side Wall

B737WFJ

x

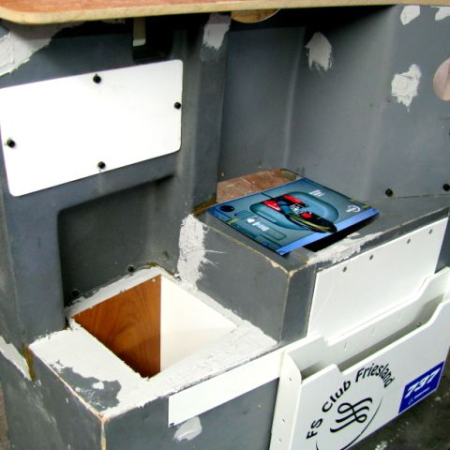

Uit een hoeveelheid echte Side Wall onderdelen van een B737,  heb ik mijn Side Wall geconstrueerd.

x
Bouw detail

x

WFJ 0201

x

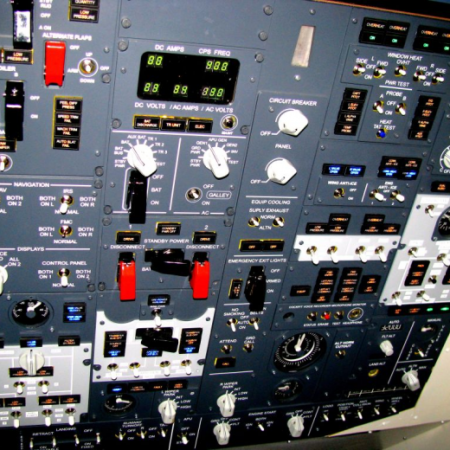

Overhead Build-Up

B737WFJ_
B737WFJ

x
Ik heb een nieuwe Overhead aangeschaft. Daarin al alle schakelaars, annunciators en klokjes gemonteerd. Als achtergrond verlichting gebruik ik LED strips van 30 cm die ik middels een alu. beugel achter de decals monteer. Als proef heb ik hier FF een rode strip gebruikt.

x
Bouw detail

x
Ik ben momenteel bezig met de bekabeling van mijn Overhead. Ik gebruik daarvoor TCP/IP steker verbindingen. Dit werkt mooi en schoon en ik kan de bedrading meteen op de aanwezige SIOC kaarten monteren. De TCP/IP vrouwtjes zijn voorzien van een draadklem constructie. Ik hoef enkel de draad er in te drukken en het zit vast. De schakelaars met eenzelfde aard aansluiting verbind ik met elkaar door.

De aansluitingen heb ik op een lange strook plexiglas gemonteerd en die ligt over de middelste baan van de Overhead. De start switches heb ik voorzien van een servo aansturing. Hiermee wordt de start schakelaar weer op ” OFF ” gezet als de waarden van de N1 zijn bereikt. Dit wordt ook via de SIOC programmering van René aangestuurd.

Tot slot zijn er nog 2 platen waarop mijn achtergrond verlichting is aangebracht. Deze LED stroken geven een zee van licht en ik heb de LEDs een warme tint gegeven.

x
Bouw detail

x
De aansluitingen van mijn Overhead beginnen al aardig te vorderen. Wel een hoop soldeerwerk. Ook de achtergrond verlichting werkt prima en is op een LED dimmer aangesloten. Ik heb zelf een Cabin Diff. & Alt. Pressure gauge gemaakt. Werkt prima. Ben je voor een paar centen klaar. De rest van de gauges maak ik ook zelf.

De annunciators zijn momenteel aan de beurt. Heb al enkele aangesloten.

x
Bouw detail

x

WFJ 0202

x

Start Switch

B737WFJ

x
Mijn start schakelaar constructie aan voor- en achterzijde

B737WFJ

x

WFJ 0301

x

MIP Opbouw

B737WFJ

x

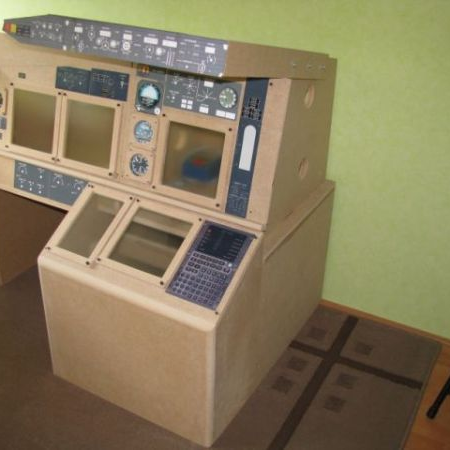

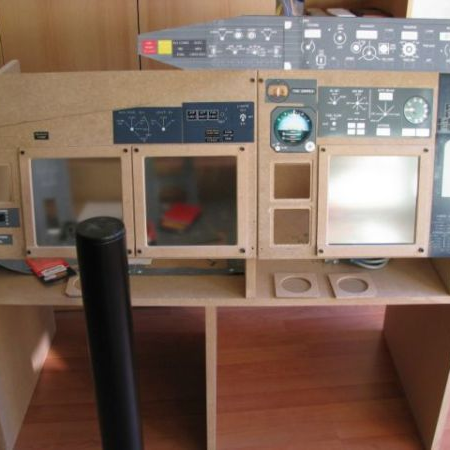

Ik maak een verkleinde B737 cockpit, dwz het Captain Panel en het Center Panel.

Het geheel is opgezet van 18 mm. MDF, dat is prettig verwerken.

De kleine schermpjes zijn van 5 mm. MDF

Ik heb ontspiegeld glas gebruikt voor de indicators.

Achter de PFD en ND zit een 19″ scherm.

In de upper EICAS heb ik bij de Landing Gear al de uitsparing gemaakt, en daar zit hier een 15 “ scherm achter.

Achter de Lower Eicas Panel met de FMC’s heb ik een 17″ scherm geplaatst.

x

Bouw detail

x

x

WFJ 0302

x

MIP Paint

B737WFJ

x
Ik heb de gehele cockpit in de Paint.  Boeing Colour RAL 7011

B737WFJ
B737WFJ
B737WFJ

x

WFJ 0303

x

Gear Handle

B737WFJ

x

x
De  “Gear Handle”  hebt ik geheel zelf gemaakt.  Hij werkt als een zonnetje.

B737WFJ
B737WFJ
B737WFJ

x

WFJ 0304

x

Stukje Electronica

B737WFJ

x
Kijkje op mijn electronica

B737WFJ

x
Mijn Phidgets Kaart

B737WFJ

x
Mijn LED dimmer

B737WFJ

Ik schafte een sixpack van SISMO Soluciones aan. Volgens SISMO zo aan te sluiten op de opencockpit kaarten. Helaas !!! Wel aan te sturen met SIOC maar de GROUND is Common en de aansturing moet met positieve voltage. Restte mij niets anders op dan de LED’s los te halen en opnieuw vast te solderen in omgekeerde polarisatie.

x

WFJ 0305

x

Lower Eicas FMC

B737WFJ
B737WFJ

x
Ik kocht bij Opencockpits mijn CDU. Deze was echter niet voorzien van achtergrond verlichting. Dus open die handel en aanpassen. Ik heb hier de led strips voor gebruikt.

x

WFJ 0306

x

Steering Tiller

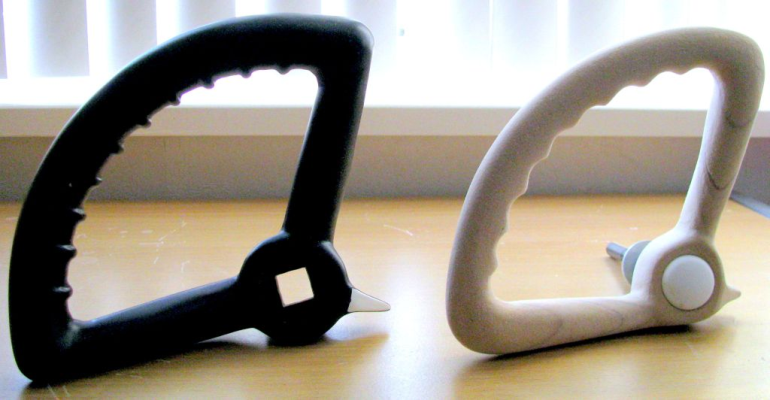

Ik kocht van Henk Timmermans een Steering Tiller. Na het zien van deze Tiller kwam het idee in me op om deze van hout na te maken. Wat zagen en schuren en voilá …..

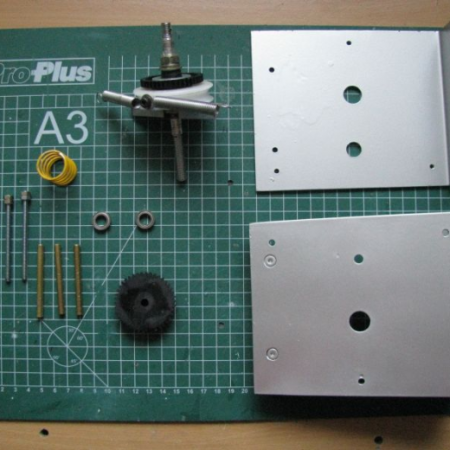

Daarna kwam de overbrenging op de potmeter. Dit resulteerde in een compacte oplossing. Ik heb hem al in bedrijf en het werkt fantastisch.

x
Bouw detail

x

WFJ 0401

x

TQ Aankoop

B737WFJ

x
Op vrijdag 25 februari 2011 namen René en ondergetekende onze TQ’s in ontvangst. Andries had ze voor ons meegenomen vanuit de Luchtvaart Hobby Shop.

x

WFJ 0402

x

TQ Backlight

B737WFJ

x

B737WFJ
B737WFJ

Wetende dat deze TQ nog niet volmaakt is, zal deze op vele punten verbeterd worden. Daartoe ben ik al aan het modificeren gegaan.

Als eerste de achtergrond verlichting in de bak.

Een beetje freezen en een led lint geplaatst. Kan weer direct op de dimmer worden aangesloten.

B737WFJ

De gehele Throttle Quadrant is nu aangesloten op een Leo Bodnar kaart. Dit heeft als voordeel dat alles middels FSUIPC is te tunen en te installeren.

x

WFJ 0501

x

Pedestal

B737WFJ

x

x
Ik heb hier gebruik gemaakt van een Touch-Screen om mijn pedestal te kunnen bedienen. Dit is een goedkope oplossing maar het werkt uitstekend. Ook de achterzijde van de pedestal heb ik zo gedetailleerd mogelijk nagemaakt.

B737WFJ
B737WFJ

B737WFJ

x

WFJ 0602

x

Yoke aanpassing

UNDER

CONSTRUCTION

x

WFJ 0901

x

Radio Interview

Radio Interview 2009

Radio Interview 2013

x

WFJ 0902

x

Weekblad Aktief

B737WFJ

x

WFJ 0903

x

SimFlight Nieuws

x

WFJ 0904

x

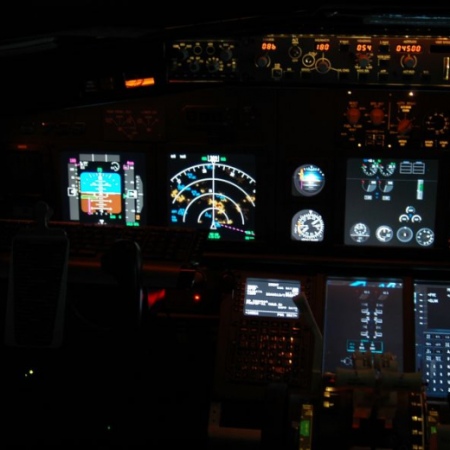

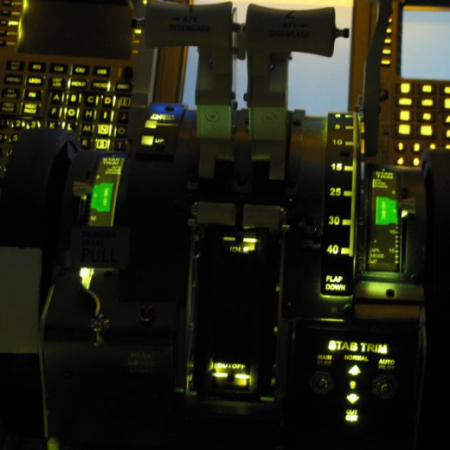

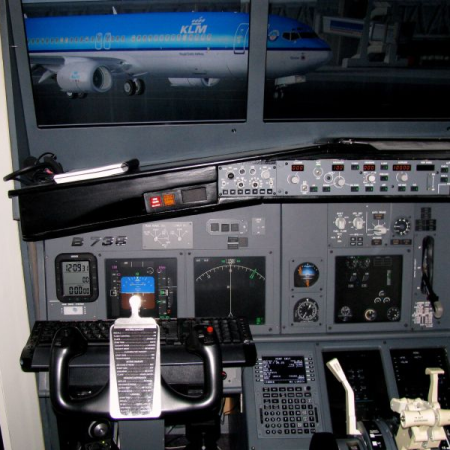

Cockpit Compleet

B737WFJ

x
Overzicht
